应用范围：主要用于催化剂的剪切，取出粉末状催化剂。
物 料：汽车排气管道。
案 例：资料正在整理中...

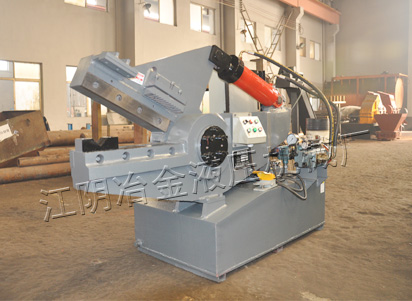

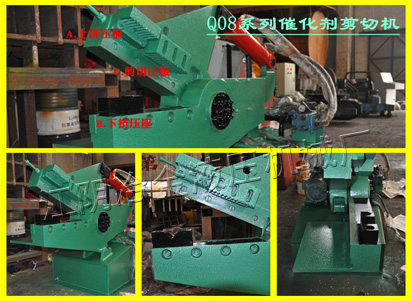

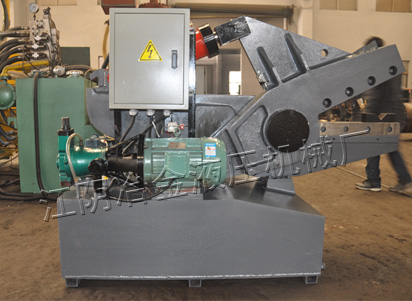

产品介绍：机器在Q08系列剪切机基础上升级而成，轻巧简易，操作方便。占地面积小。
机器在Q08系列剪切机基础上升级而成，轻巧简易，操作方便。占地面积小。

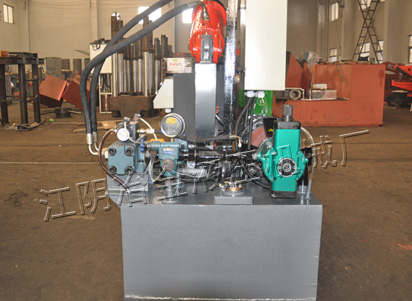

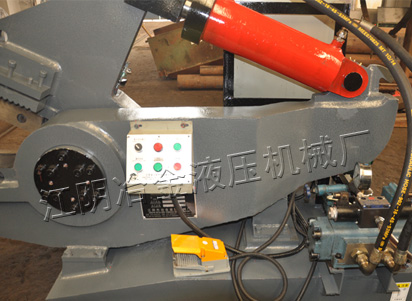

Q08系列剪切机由剪切油缸带动活动剪切头与固定剪切头的张合将物料剪断。其主要工作原理如下所述：油泵启动后，送料机构将物料送入活动剪切头与固定剪切头之间的张口的根部，按下操作面板上的[循环启动]按钮，压料缸后腔进油，活塞杆伸出，带动与活塞杆铰接的压料板下压，将物料压紧后，剪切缸后腔进油，活塞杆伸出，推动活动剪切头与固定剪切头闭合，两个剪切头上安装的刀片形成的剪切口在闭合的过程中将送入的物料剪断后，剪切缸和压料缸同时回退，并带动活动剪切头和压料板回程张开，回到原始位置，完成一次剪切循环程序，并（准备）进入下一次剪切循环程序。

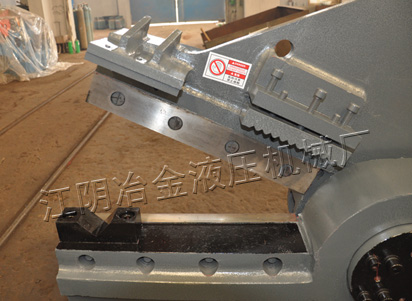

1.铸钢件刀头，经久耐用。2.精巧设计，占地面积小。3.操作简单，易掌握，可配脚踏开关。4.电器进口，说明长。
| 参数名称 | 单位 | 型号或数值 | |
| 主缸 | |||
| 公称推力 | KN | 100 | |
| 活塞杆直径 | mm | Φ70 | |
| 行程 | mm | 290 | |
| 最大压力 | Mpa | 25 | |
| 电动机 | 1台 | 7.5KW | |
| 油泵 | 1台 | 40YCY14-1B | |
| 剪切速度 | 16-25次/分(空载) | ||
| 刀片长度 | 600mm | ||
| 最大张口 | 310mm | ||
| 最大剪切 | 20mm×200 mm(钢板Q235) | ||
| 系统控制 | 电钮(具有单循环/自动循环功能) | ||
| 外形尺寸 | 2100×800×1550mm |
||
